CMA Herzfrequenzsensor BT48i mit Signalverstärker-Knopf, ohne Sensor Kabel

CMA Herzfrequenzsensor BT48i mit Signalverstärker-Knopf

Der Herzfrequenzsensor BT48i bietet eine einfache Möglichkeit, die Herzfunktion zu untersuchen. Im Gegensatz zu einem Elektrokardiographen (EKG), der das elektrische Signal des Herzens überwacht, überwacht dieser Sensor den Blutfluss durch die Venen.

Der Cardio-Clip besteht aus einer kleinen Infrarot-LED, die das Gewebe beleuchtet, und einem lichtempfindlichen Detektor, der die vom Gewebe übertragene Lichtmenge erfasst.

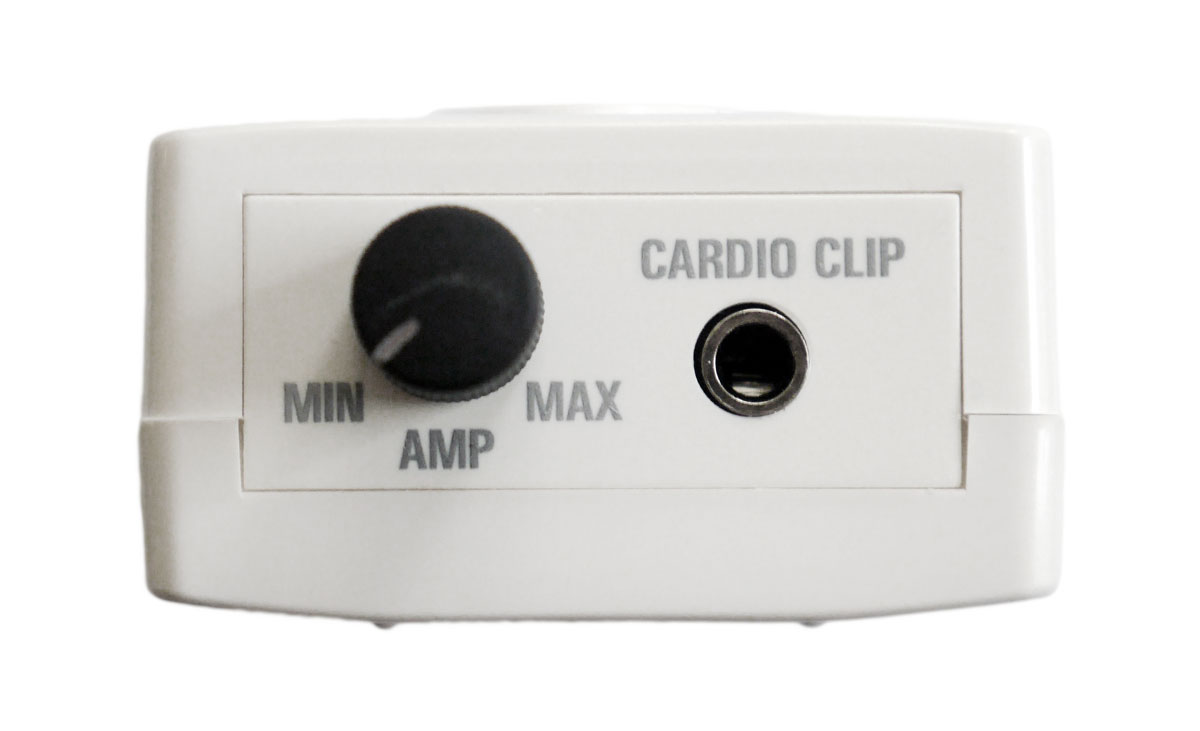

Wenn das Herz Blut durch die Blutgefäße drückt, ändert sich die Blutmenge mit der Zeit. Der Sensor misst das durch das Gefäßgewebe übertragene Lichtniveau und die entsprechenden Schwankungen der Lichtintensitäten, die auftreten, wenn sich das Blutvolumen im Gewebe ändert. Das gemessene Signal wird verstärkt, invertiert und gefiltert. Der Sensor ist mit einem Verstärkungsknopf ausgestattet, mit dem das Signal verstärkt werden kann, wenn es zu schwach ist.

Der Herzfrequenzsensor kann direkt an analoge BT-Eingänge von CMA-Schnittstellen angeschlossen werden.

Das zum Anschließen des Sensors an eine Schnittstelle erforderliche Sensorkabel BT - IEEE1394 wird nicht mit dem Sensor geliefert und muss separat erworben werden.

Produkteigenschaften des BT48I

• Sensorart Analog
• erzeugt eine Ausgangsspannung zwischen 0 und 5 V
• Jeder Herzschlag gibt einen Höhepunkt.
• Wenn der Peak weniger als 0,2 V beträgt, sollte der Ohrclip neu positioniert werden
• Auflösung mit 12-Bit-5-V-AD-Wandler
• 0,125% Kalibrierungsfunktion I (%) = 20 * Volt (V)
• DC-Pegel 1,5 V.
• Frequenzgang Bandpassfilter 2,4 - 12 Hz
• Versorgungsspannung, Versorgungsstrom 5 V DC 12 mA
• Ohrclip: Eine Infrarot-LED und ein Lichtsensor
