Diffraktions-Apparat

Roter-Beugungs-Laser - kombinierter Lichtsensor/Beugungsapparat

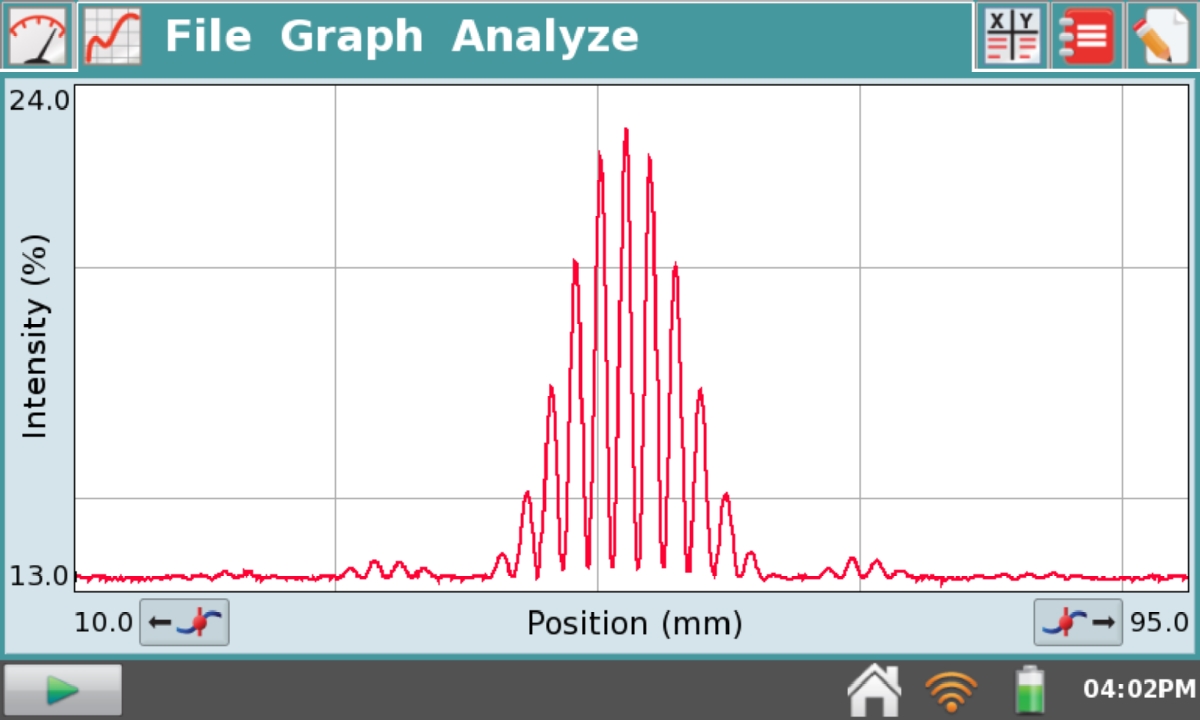

Der Diffraktograph ermöglicht es, Beugungs- bzw. Interferenzmuster als Funktion von der Geräteposition, der Spaltbreite und der verwendeten Lichtquelle zu erzeugen. So werden die geometrischen Zusammenhänge des Versuchsaufbaus zum Interferenzmuster deutlich. Das Interferenzmuster für die Beugung am Spalt oder Doppelspalt wird hierbei im Gegensatz zum klassischen Optikbank-Versuch nicht an der Wand oder einer Leinwand erzeugt, sondern es wird durch Sensorik erfasst und auf dem Computermonitor oder der interaktiven Wandtafel in einem numerischen Diagramm dargestellt.

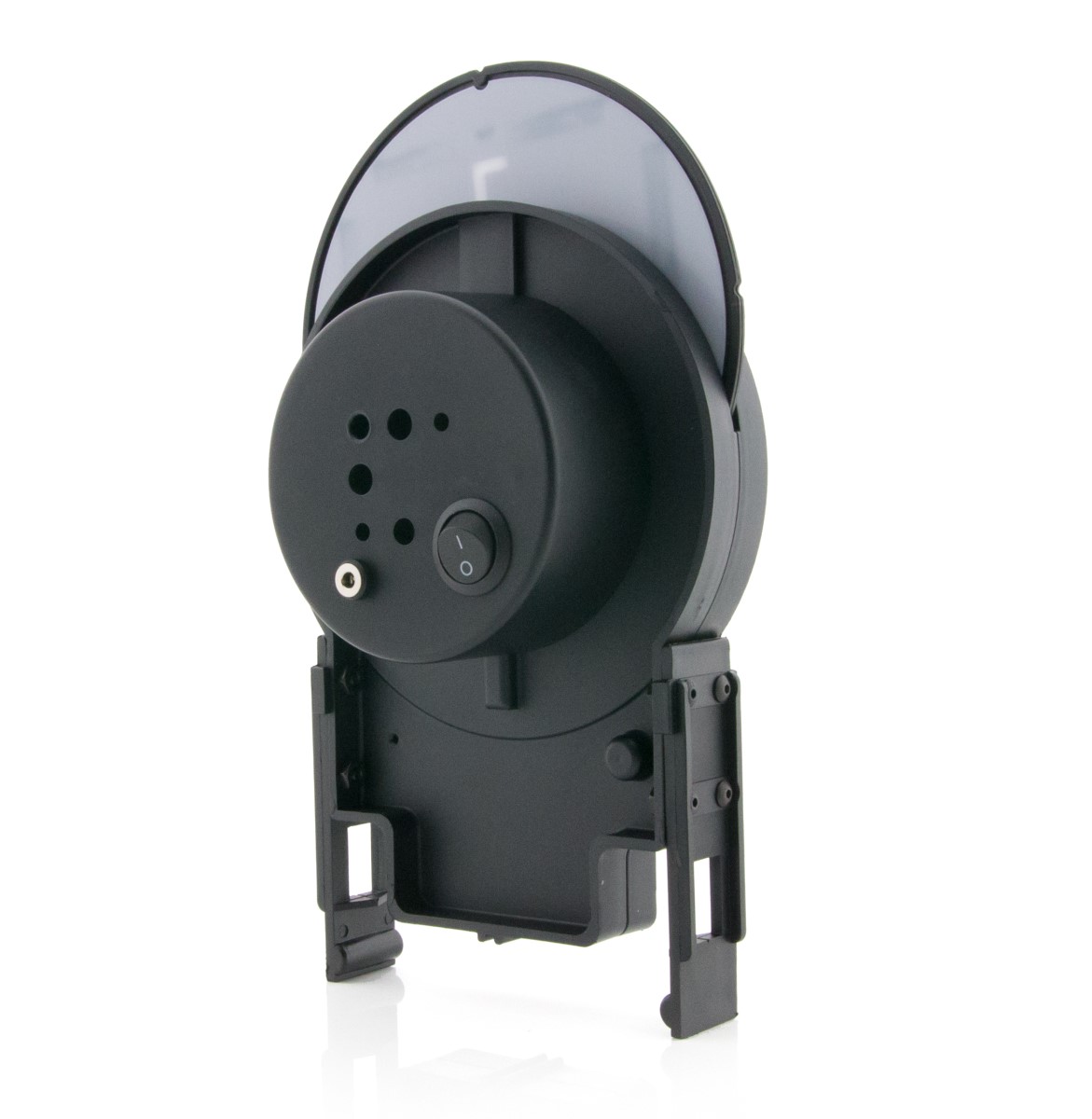

Die Darstellung des Intensitätsverlaufes ist dadurch sehr deutlich und scharf. Es wird möglich, präzise Messungen am Interferenzmuster durchzuführen. Die Vorrichtung umfasst einen roten Laser, ein Schlitzsystem (verschiedene Spalte und Spaltarten) und einen Lichtsensor hoher Empfindlichkeit.

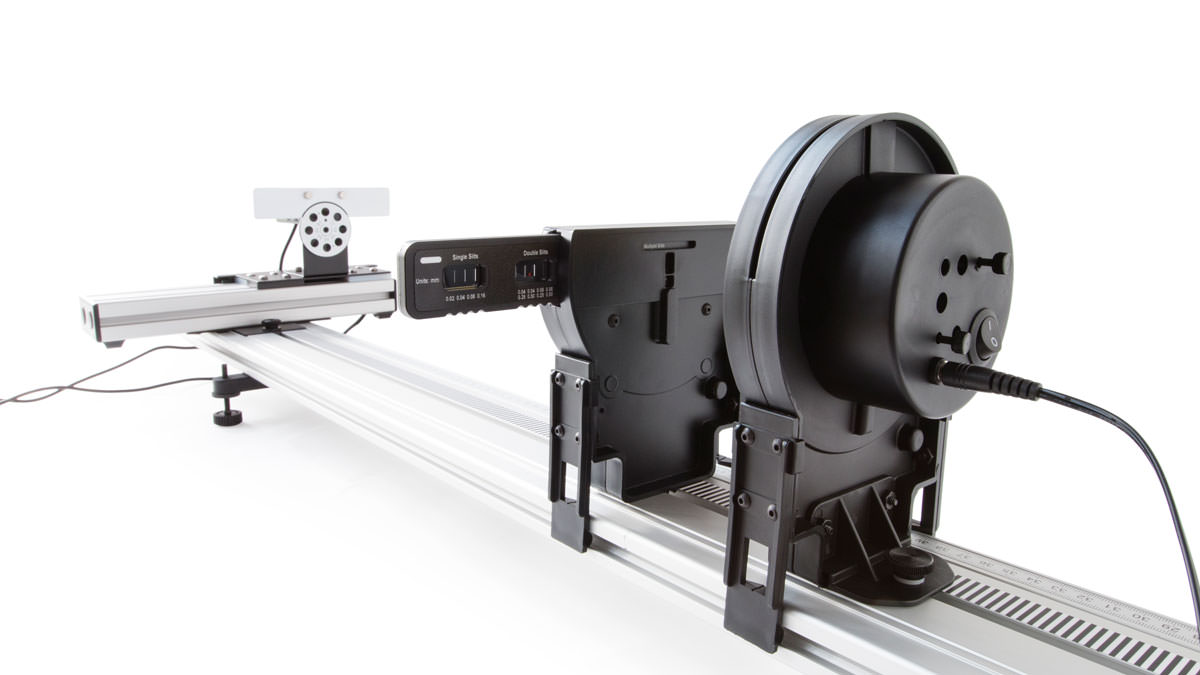

Voraussetzung für die Verwendung ist die Grundschiene des dynamischen Schienensystems VDS und das Zubehör für die optische Bank. Hier werden die einzelnen Gerätekomponenten angebracht. Der Diffraktograph hat einen analogen Ausgang (BTA) vom Lichtsensor und einen digitalen Ausgang (BTD) vom Positionssensor (Querverschiebung zur optischen Achse). Insofern wird zur Messung ein Erfassungsgerät mit entsprechenden Schnittstellen benötigt, wie z.B. Vernier LabPro, LabQuest, LabQuest2, LabQuest mini, TI-LabCradle.

Die Aufzeichnung der Messwerte kann z.B. mit LoggerPro erfolgen. Als optionales Zubehör werden verschiedene Lichtquellen angeboten.

Technische Daten

• Rot-Laser-Wellenlänge: 635 nm +/- 5 nm (Laserklasse 2
• Lichtsensor Full Scale Bereiche: 1, 10, and 100 µW
• linearer Positionssensorbereich: 150 mm
• lineare Positionssensorauflösung 40
• Verfügbare Spalte
  • Einzel Spalte(4) :
    • 0,02 mm
    • 0,04 mm
    • 0,08 mm
    • 0,16 mm

    Variable Spalte:
    • Keil: 0,02 bis 0,2 mm breit

    Doppelspalt : 0,04 mm Breite, Abstand von 0,125 bis 0,75 mm

    Doppelspalten (4 Paare):
    • 0,04 mm Breite bei 0,25 mm Abstand
    • 0,04 mm Breite bei 0,5 mm Abstand
    • 0,08 mm Breite bei 0,25 mm Abstand
    • 0,08 mm Breite bei 0,5 mm Abstand

    Variable Doppelspalt :
    analog wie variable Schlitze oben

    Mehrfach-Spalte:
    • 0,04 mm Breite bei 0,25 mm Abstand
    • 4-Sets: 2, 3, 4, 5 Spalte
