CMA Set Physik Basic mit C-Lab, PH-Sensor, Kraftsensor

CMA SET PHYSIK BASIC- C-Lab, BT61i, BT42I im Set

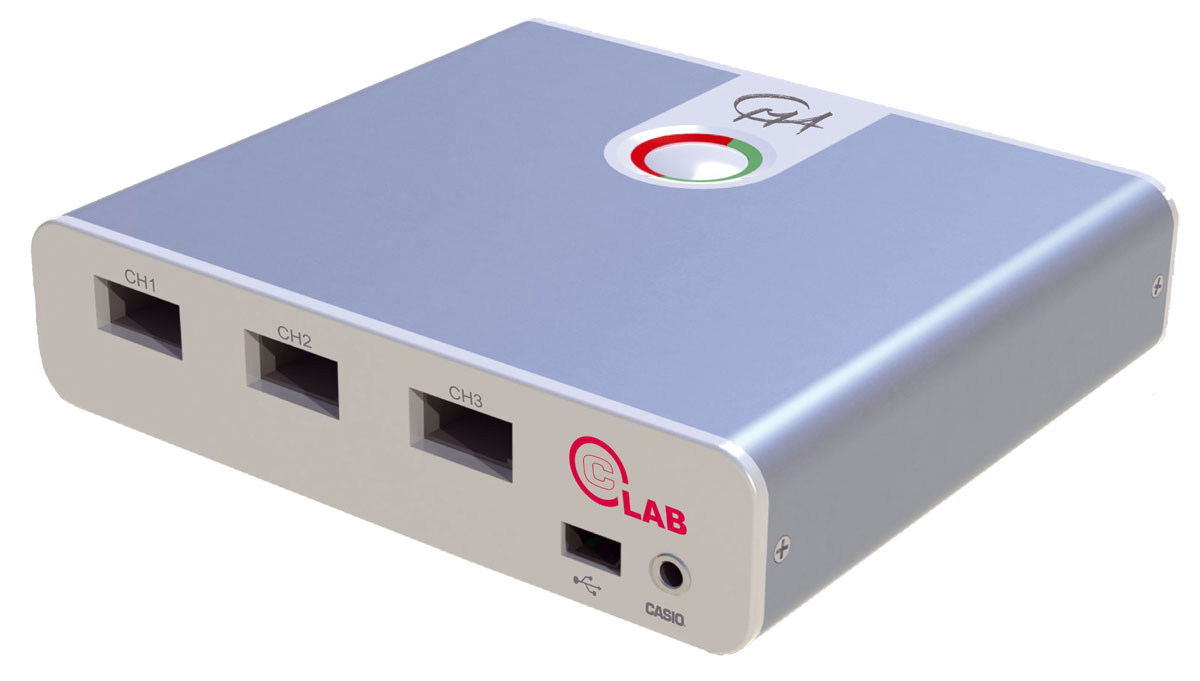

C-Lab ist ein einfach zu handhabendes mobiles Messwerterfassungsgerät für den mathematischen und naturwissenschaftlichen Unterricht. Das Gerät lässt sich mit CASIO-Grafikrechnern, mit einem PC oder als eigenständiges Gerät im Klassenraum einsetzen. Über 50 verschiedene Sensoren lassen sich mit dem Messwerterfassungsgerät verwenden.
C-Lab besitzt einen eigenen Prozessor sowie einen eigenen Speicher, was Messungen mit hoher Abtastrate bis zu 100000 Hz und exakter frequenzunabhängiger Taktung ermöglicht. Durch den Flash-Speicher lässt sich die Systemsoftware updaten und Messwerte lassen sich einfach speichern.

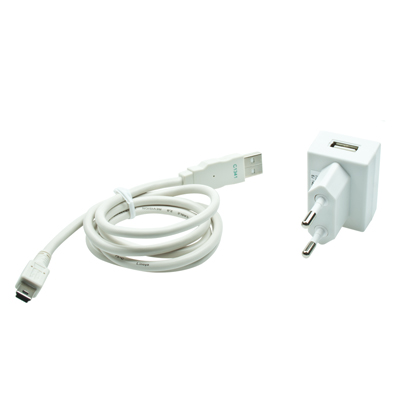

Im Lieferumfang von C-Lab sind ein USB-Kabel, ein USB-Stromadapter und zwei Sensoren enthalten

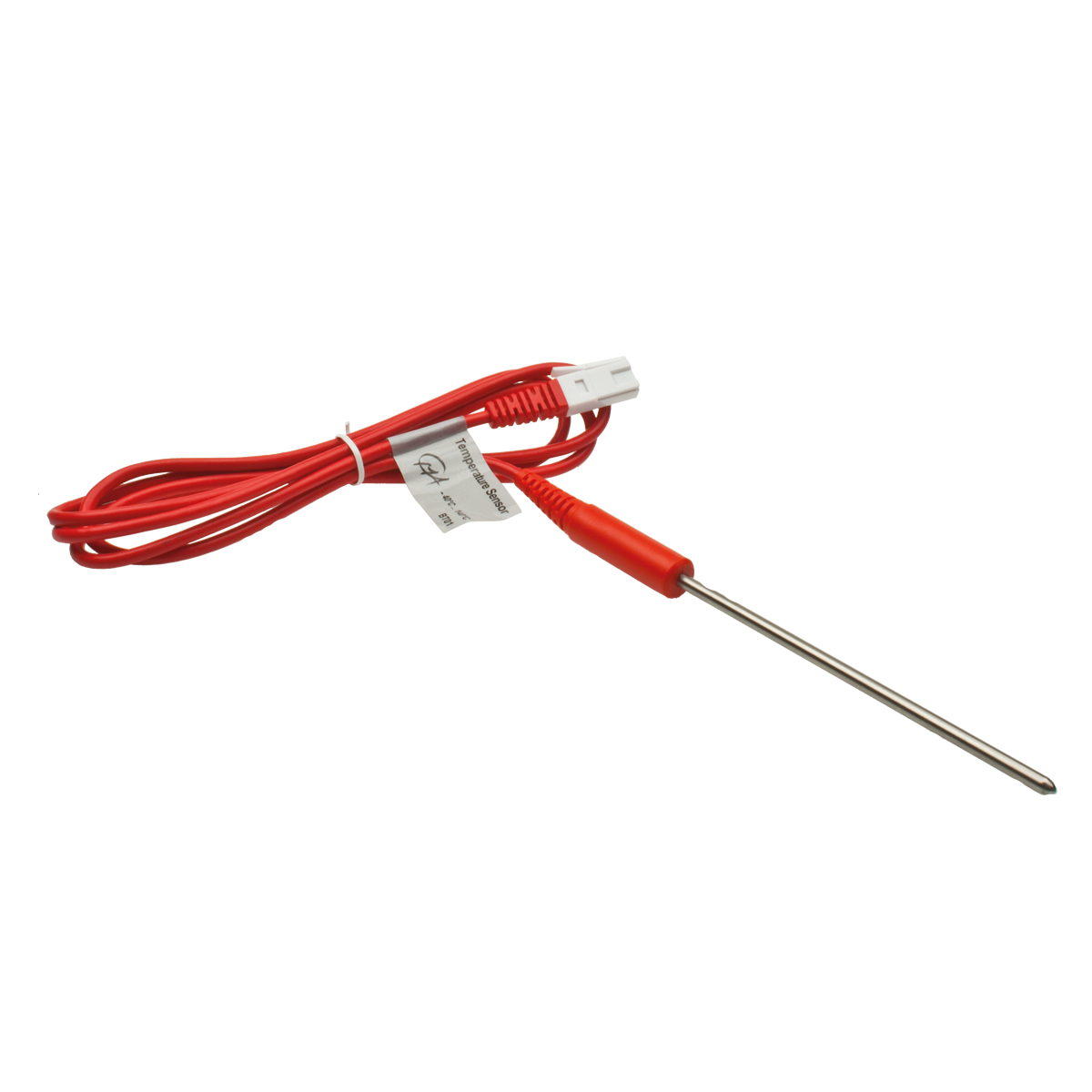

• Temperatur

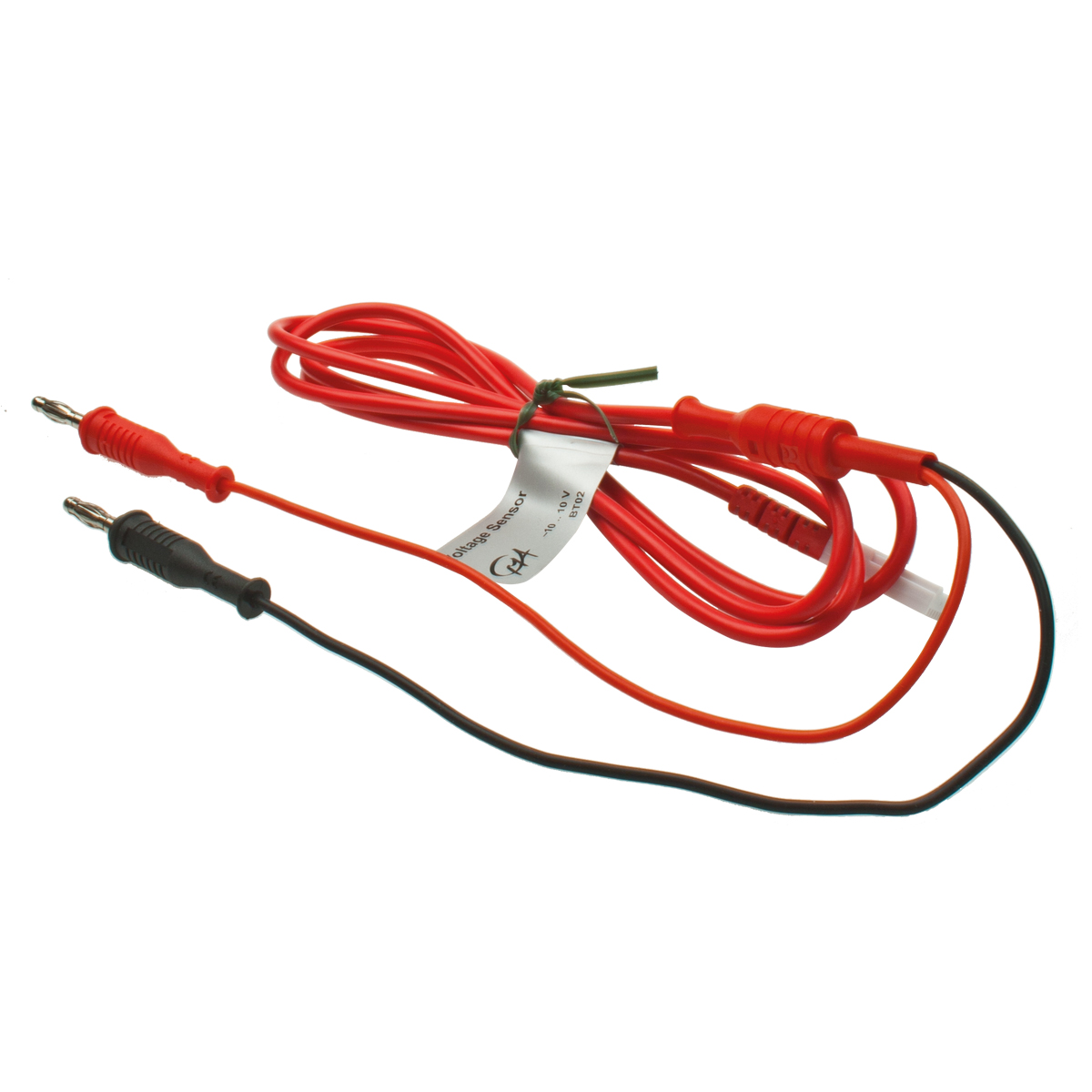

• Spannung.

BT61i-ph-Sensor - ohne Elektrode

Der pH-Sensor BT61i ist ein All zweck pH-Messsystem ermöglicht die Messung der Säuregrad / pH-Wert der Lösung im Bereich zwischen 0 und 14.
Der komplette Sensor besteht aus einem pH-Verstärker und pH-Elektrode. Die Elektrode ist mit dem Verstärker über ein Koaxialkabel und einen BNC-Stecker verbunden.
Die pH-Elektrode wird nicht mit dem pH-Sensor BT61i mitgeliefert und muss separat erworben werden.

Der pH-Sensor kann direkt an den analogen BT Eingänge der CMA-Datenlogger angeschlossen werden.

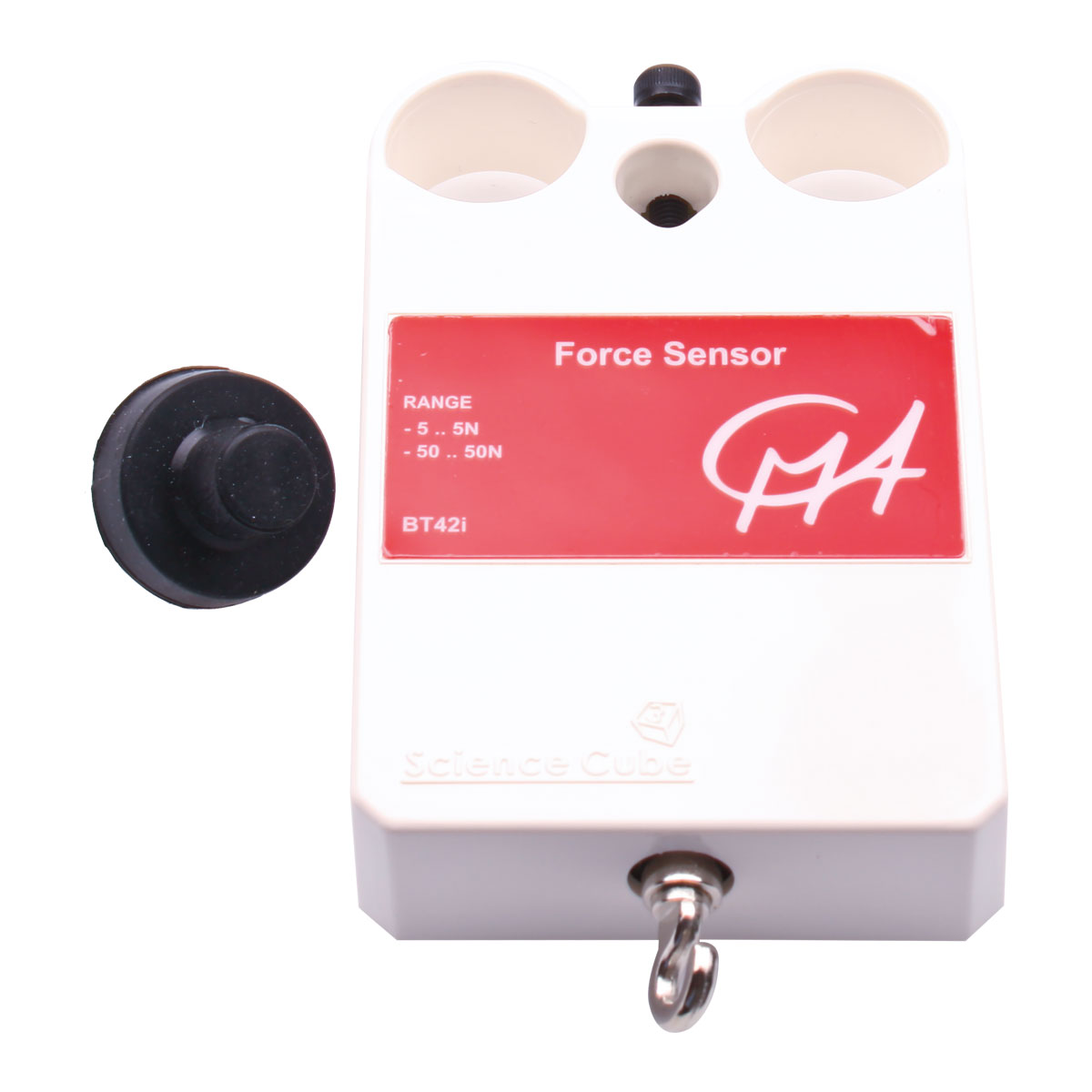

Bt42I-Kraft-Sensor, ±5 N / ±50 N misst Zug- oder Druckkräfte

• Messbereiche: ±5 N / ±50 N;
• Maximale Belastung: ±80 N;
• Auflösung: 0,003 N / 0,03 N;
• Genauigkeit: 0,01 N / 0,05 N

Handhabung

Der Kraftsensor mit zwei Messbereichen ist ein vielseitig anwendbares Gerät um Kräfte zu messen. Er kann sowohl an einer Stativstange als auch auf beweglichen Körpern befestigt werden um entweder Zugkräfte oder Stöße zu messen. Durch die Umschaltmöglichkeit zwischen den beiden Messbereichen ist es möglich Kräfte im Bereich von 0,01 N bis 50 N zu erfassen.
Die Kraftmessung erfolgt dabei über ein Element das bei Zug oder Druckbeanspruchung seinen Widerstand ändert. Diese Änderung des Widerstandes wird über eine Brückenschaltung in eine Spannungsänderung umgeformt welche direkt proportional zur Kraftänderung ist. Der Bereichsschalter ermöglicht es dabei zwischen zwei Messbereichen zu wählen: ± 5 N oder ± 50 N.
Der Kraftsensor darf höchstens mit 80 N belastet werden, da eine höhere Beanspruchung zur permanenten Verformung des Messelementes und somit zum Defekt des Gerätes führen kann. Um möglichst genaue Messwerte zu erhalten empfiehlt es sich wenn möglich den Bereich ± 5 N zu verwenden, da dieser über eine höhere Auflösung verfügt. Wirken allerdings Kräfte über 5 N auf den Sensor so muss der Bereich ± 50 N verwendet werden.

Versuchsbeispiele: verschiedene Experimente in Biologie, Chemie und Umweltwissenschaften

• Messen von pH-Werten von verschiedenen Säuren und Basen,
• Säure-Base-Titration,
• Monitoring pH bei chemischen Reaktionen,
• Untersuchung der Wasserqualität in Flüssen und Seen
• Messung von Kräften und Impulsen bei Kollisionen
• Studieren einfacher harmonischer Bewegungen
• Messung von Zentripetalkräften
• Messung von Reibungskräften
• Studieren des Hook'schen Gesetzes
• Studieren des zweiten Newton'schen Gesetzes
• Messung des Schubs einer Modellrakete

Achtung: Das Sensorkabel BT - IEEE1394, das benötigt wird, um den Sensor-Verstärker mit einem CMA Datenlogger zu verbinden, wird nicht mit dem Sensor mitgeliefert und muss separat erworben werden (Art-Nr. CMA SEZ BTSC_1)
