CMA Oxidations-Reduktions-Potenzial-Sensor BT57i Anschluss an Casio C-Lab (Messbereich -450mV-1100mV)

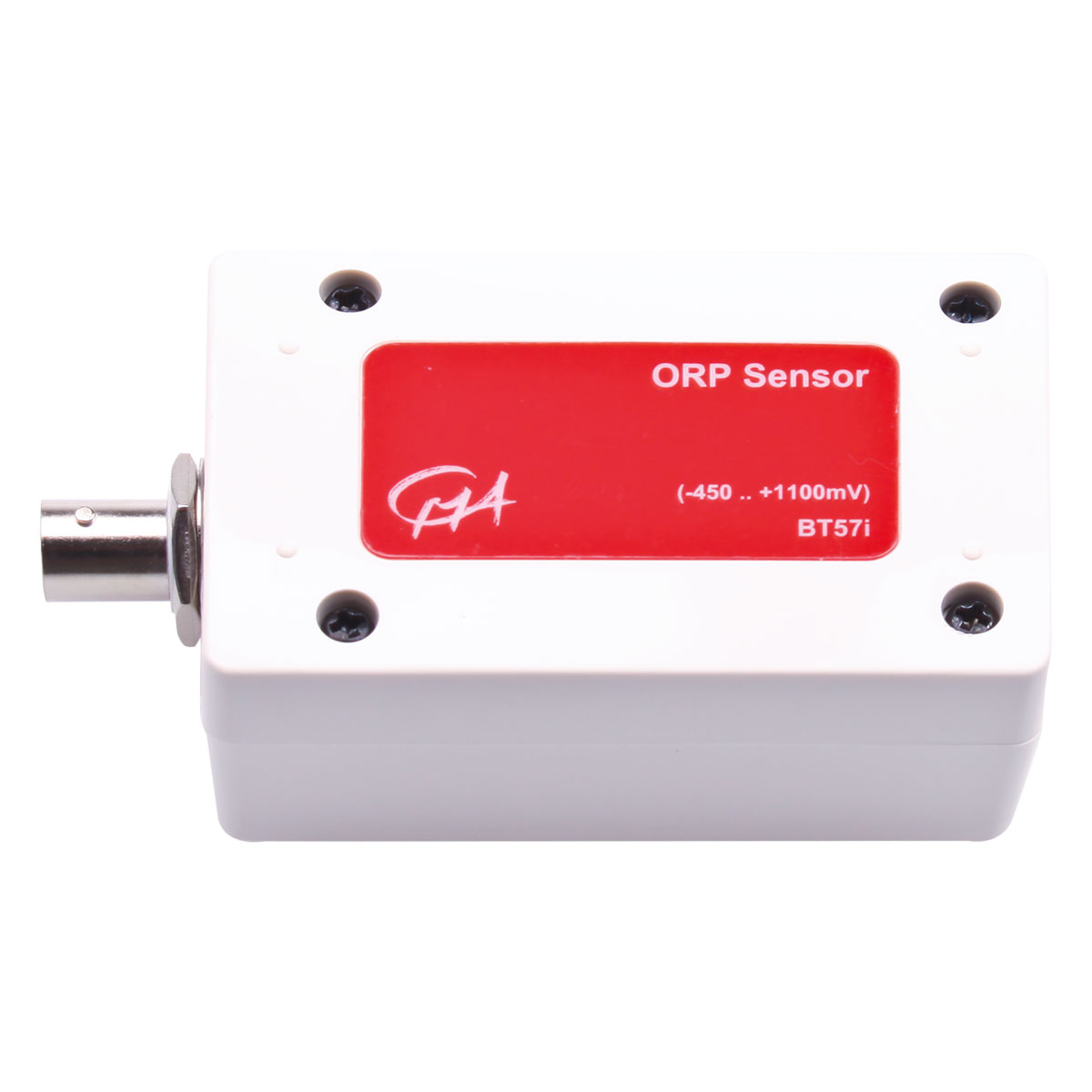

CMA Oxidations-Reduktions-Potenzial-Sensor BT57I

Der Sensor Redox ist in der Lage das Reduktionspotential einer Lösung zu messen (Messbereich: -450 bis 1100 mV / Auflösung: 0,5 mV). Dieses gibt Auskunft über die Fähigkeit einer Lösung als Oxidations- bzw. Reduktionsmittel zu fungieren. Der Sensor Redox besteht aus einer Elektrode und einem Verstärker.

Die Elektrode besteht aus 2 Halbzellen: Eine Messzelle bestehend aus einer Platinelektrode und eine Referenzzelle (Ag/AgCl - Elektrode) in Salzlösung. Die Platinelektrode fungiert abhängig von der Testlösung als Elektronendonor- oder Akzeptor. Die Referenzelektrode liefert dabei stets einen konstanten Vergleichswert. Das Redoxpotential wird über die Differenz der Signale der beiden Elektroden berechnet und kann im Bereich von -450 bis +1100 mV gemessen werden. Positive Werte bedeuten dabei dass es sich um eine oxidierende Lösung handelt, während bei negativen Werten eine reduzierende Lösung vorliegt.

Der Sensor Redox besitzt eine Plastikummantelung mit einer Öffnung an der Elektrodenseite und wird mit Schutzkappe und Lösung für die Lagerung geliefert. Wird die Elektrode nicht verwendet, so muss diese immer mit der Schutzkappe aufbewahrt werden. Für die Messung muss die Elektrode ca. 1 cm in die zu untersuchende Lösung getaucht werden. Die Elektrode ist mit dem Verstärker verbunden. Dieser verstärkt das Signal in einem Bereich von 0 bis 5 V.

Versuchsbeispiele

Redoxreaktionen regulieren das Verhalten von vielen chemischen Bestandteilen in wässrigen Systemen wie z.B. Trinkwasser oder Abwasser. Die Reaktivität und die Löslichkeit vieler Verbindungen in lebenden Organismen ist oft sehr stark von den Redoxbedingungen abhängig. Das Redoxpotential wird ebenfalls dazu verwendet, um die Qualität von Wasser zu bestimmen. Ein Schwimmbecken beispielsweise hat im Normalfall einen pH-Wert im Bereich zwischen 7,2 und 7,6. Das Redoxpotential muss dabei stets einen Wert über + 700 mV besitzen, um unerwünschte Organismen fernzuhalten.

Im Gegensatz dazu weisen die natürlichen Gewässer einen wesentlich niedrigeren Wert auf, um ein Leben für viele Organismen möglich zu machen. Generell sind Redoxwerte über + 400 mV schädlich für die meisten Wasserorganismen. Der Sensor Redox kann ebenfalls zur Bestimmung des Äquivalenzpunktes bei Redoxtitrationen eingesetzt werden.

Der CMA BT57I Sensor kann direkt an den analogen BT Eingänge der CMA-Schnittstellen angeschlossen werden.

ACHTUNG: Das Sensorkabel BT - IEEE1394, das benötigt wird, um den Sensor-Verstärker mit einem CMA Datenlogger zu verbinden, ist nicht im Lieferumfang enthalten und muss separat erworben werden (CMA SEZ BTSC_1).
