C-Lab Daten-Analyse-System von CMA-Science Gerät+2 Meßsonden (BT05i/BT02)

CLAB - Messwerterfassung für Computer und CASIO-Grafikrechner

CLAB ist ein einfach zu handhabendes mobiles Messwerterfassungsgerät für den mathematischen und naturwissenschaftlichen Unterricht. Das Gerät lässt sich mit CASIO-Grafikrechnern, mit einem PC oder als eigenständiges Gerät im Klassenraum einsetzen. Über 50 verschiedene Sensoren lassen sich mit dem Messwerterfassungsgerät verwenden.

CLAB besitzt einen eigenen Prozessor sowie einen eigenen Speicher, was Messungen mit hoher Abtastrate bis zu 100.000 Hz und exakter frequenzunabhängiger Taktung ermöglicht. Durch den Flash-Speicher lässt sich die Systemsoftware updaten und Messwerte lassen sich einfach speichern.

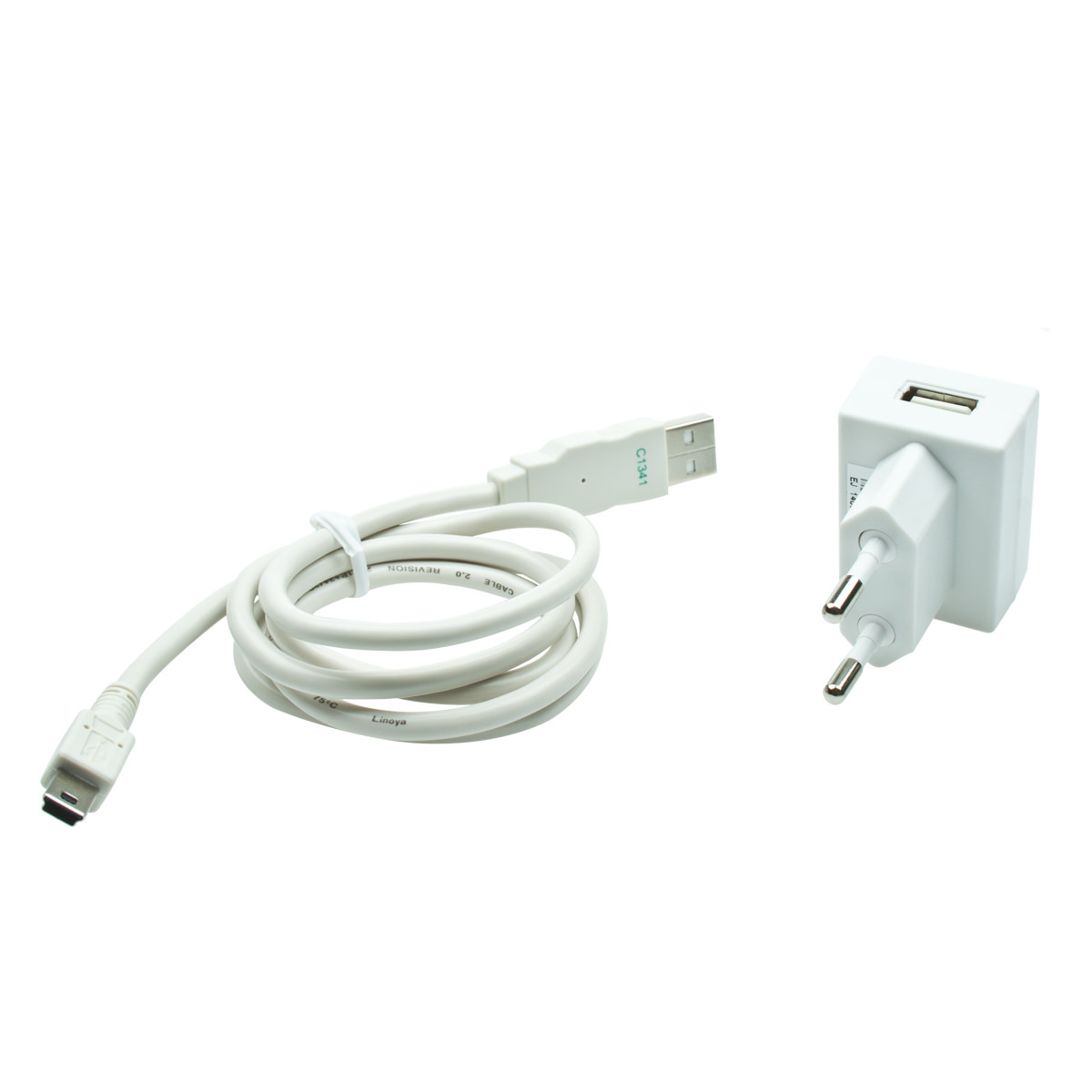

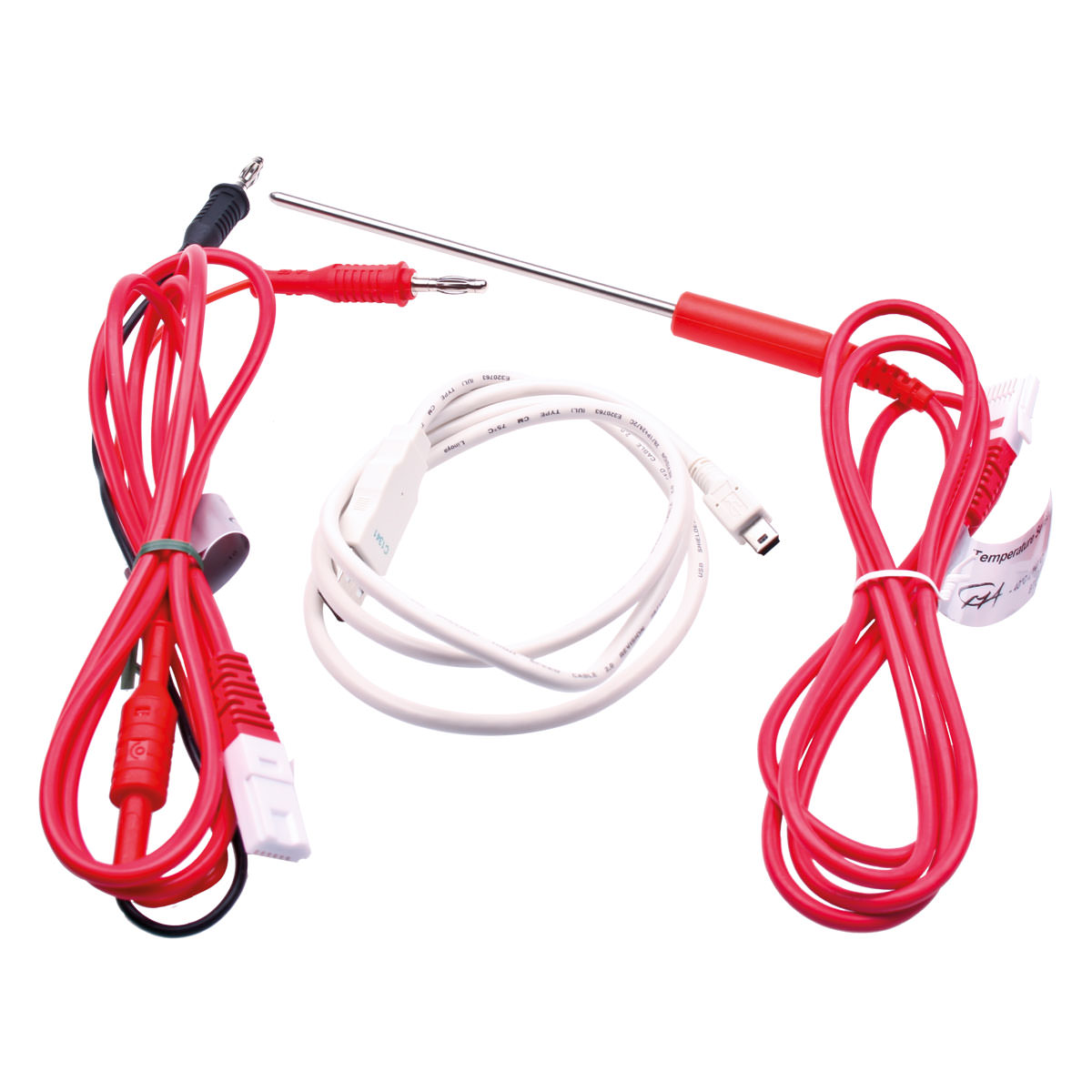

Im Lieferumfang von CLAB sind ein USB-Kabel, ein USB-Stromadapter und zwei Sensoren enthalten: Temperatur und Spannung.

Videos zum CMA C-Lab und dem Casio FX CP400 auf unserem YouTube Channel

STROMVERSORGUNG - Akku. Aufladen per USB-Kabel und PC oder mit dem USB-Stromadapter

STATUSINFORMATION - 2 mehrfarbige LEDs, zeigen den Batteriestatus und den Messstatus an, Ausgabe von Tonsignalen

PROZESSOR - PIC32MZ (512 kB SRAM)

SPEICHER - 2 MB Flash

DATENAUFLÖSUNG - 12-BIT

ABTASTRATE - Max. 100 000 Hz, auf allen Kanälen gleichzeitig

SENSOREINGÄNGE - drei Sensoreingänge (Typ: BT rechts)

GRAFIKRECHNERVERBINDUNG - 3-pin Kabel an CASIO-Grafikrechner

COMPUTERVERBINDUNG - USB-Mini Port

STEUERUNG ÜBER GRAFIKRECHNER - CASIO E-CON Software

STEUERUNG ÜBER COMPUTER - Coach 7 Lite (kostenlos) oder Coach 7 (lizensiert)

SENSOREN IM LIEFERUMFANG

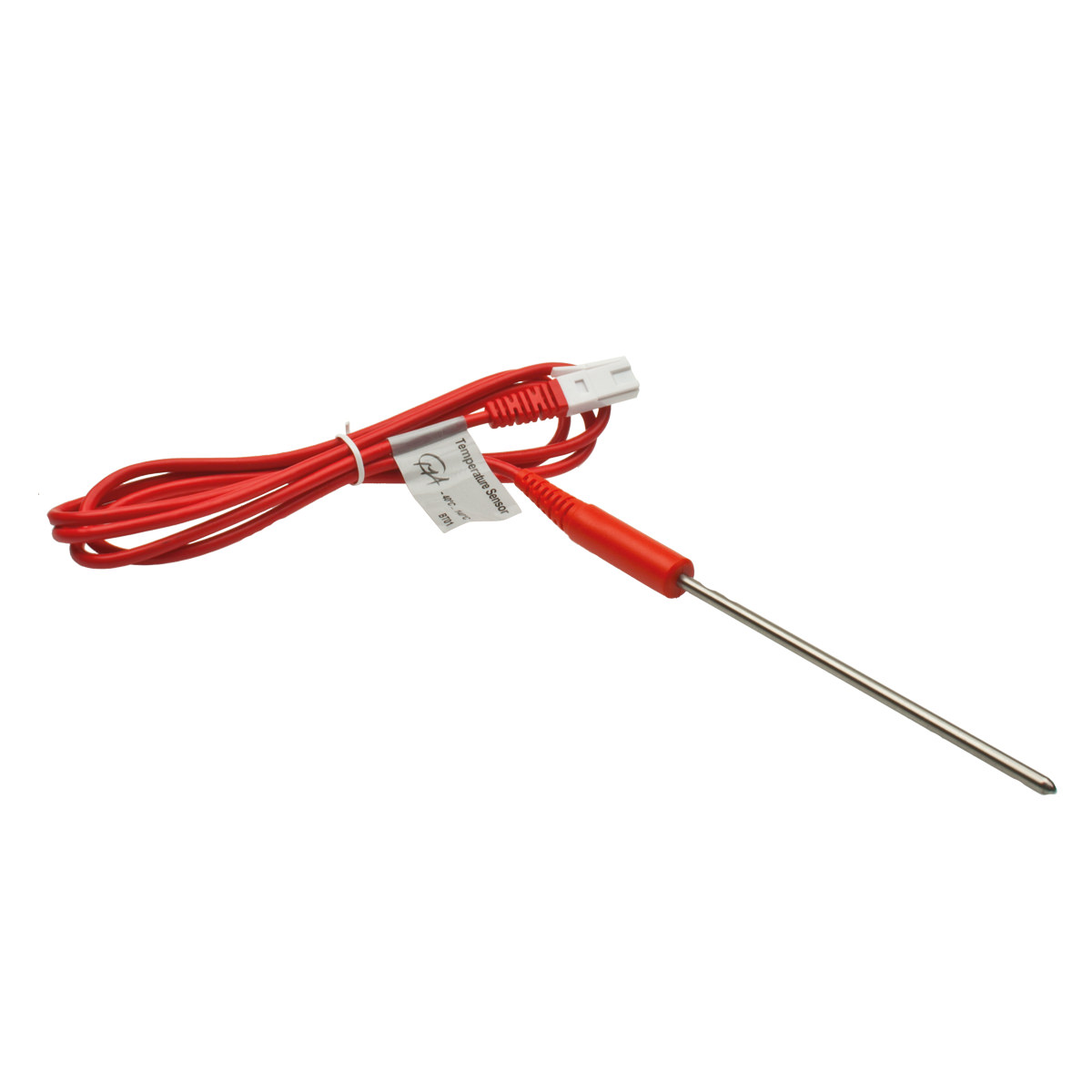

• Temperatursensor BT05

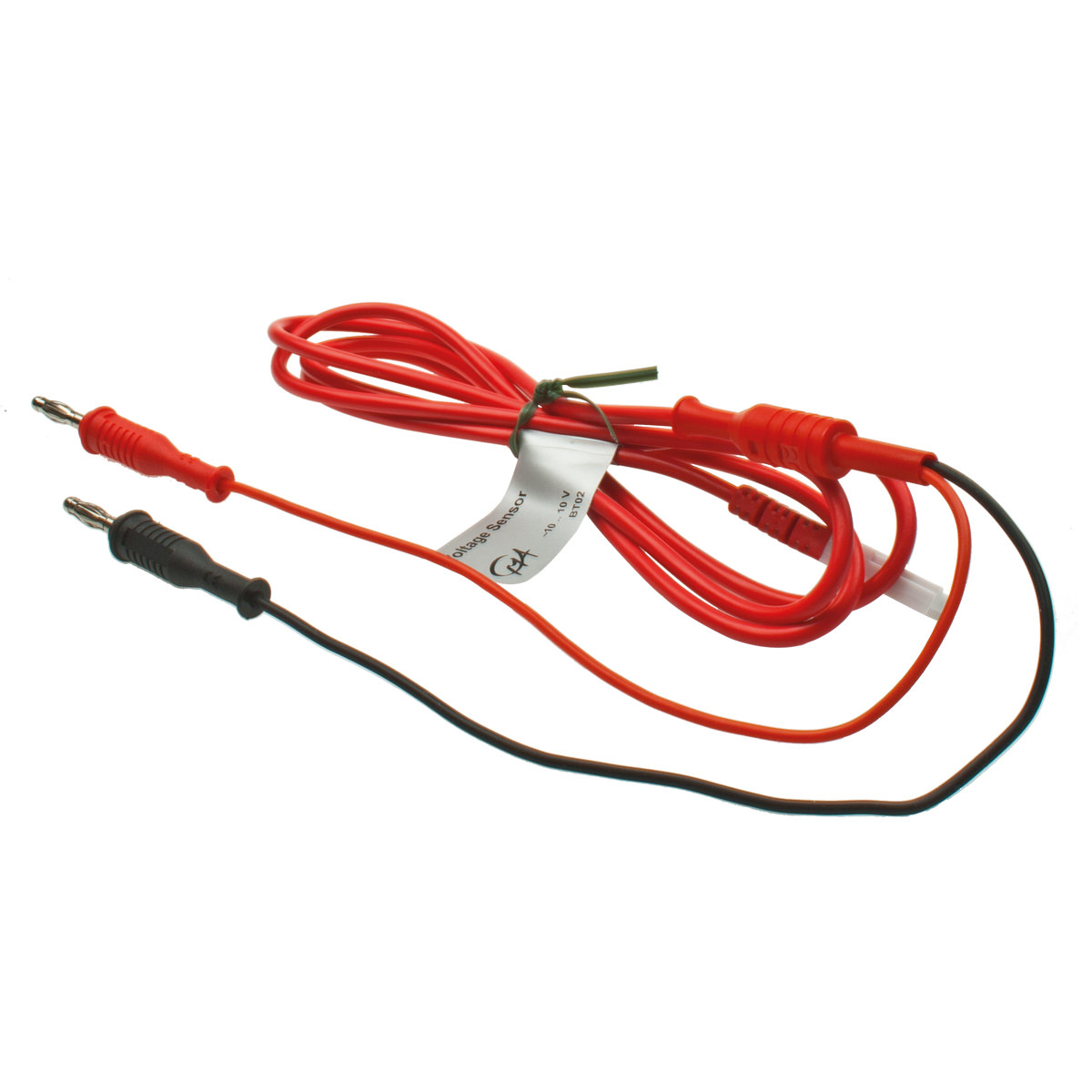

• Spannungssensor BT01

Sensoren für CLAB

CLAB hat 3 Sensoreingänge an die sich alle analogen CMA- und Vernier Sensoren anschließen lassen und automatisch erkannt werden. CMA bietet über 50 verschiedene Sensoren an. Speziell für das CLAB sind ein neuer Ultraschallbewegungssensor sowie eine Lichtschranke verfügbar.

Nutzung von CLAB mit einem CASIO-Grafikrechner

Bei der Verwendung von CLAB mit einem CASIO-Grafikrechner, wie z.B. fx-CG20, fx-CG50, fx-9860GII oder ClassPad II (fx-CP400) wird das Messwerterfassungsgerät mit der ECON-Software des Grafikrechners gesteuert. Die gesammelten Daten werden in Echtzeit an den Grafikrechner gesendet und die Messung kann auf dem Grafikrechner-Display verfolgt werden. E-CON ist eine menügesteuerte Grafikrechner-Anwendung von CASIO, mit der die gesammelten Daten des CLAB weiterverarbeitet werden können - z.B. lassen sich diese Daten grafisch auf dem Taschenrechner darstellen.

Nutzung von CLAB mit einem Computer

Bei der Nutzung von CLAB mit einem PC wird das CLAB über die Coach-Software gesteuert. Die gesammelten Daten werden in Echtzeit an den PC übertragen und Messungen können am Bildschirm nachverfolgt werden. Die Coach-Software ist eine multimediale Lernumgebung für Naturwissenschaften, Mathematik und Technik, die einen entdeckenden Unterricht ermöglicht und auf über 25 Jahre Forschung und Entwicklung von CMA zurückgreift.

• Neben der reinen Erfassung der Messwerte gibt es weitere Möglichkeiten:
• Aufbereiten und analysieren von Daten
• Synchronisation von gesammelten Daten mit einem Video, das während des Experiments aufgezeichnet wurde
• Messungen direkt in digitalen Videos und Bildern
• Vergleich der gemessenen Daten mit einem dynamischen Modell, welches das Prinzip des Phänomens beschreibt
• Anreichern der gemessenen Daten mit Animationen, die das Experiment veranschaulichen

Nutzung von CLAB ohne Peripheriegeräte

Wird CLAB als eigenständiges Gerät verwendet, wird der Versuchsaufbau mittels der E-CON2 oder Coach-Software vorbereitet und auf das CLAB übertragen. Eine Taste am CLAB startet und stoppt die vorbereitete Messung und eine LED sowie ein Tonsignal informieren über den aktuellen Status der Messung. Die gesammelten Daten werden im CLAB gespeichert und können nachträglich auf den Grafikrechner oder die Coach-Software übertragen werden, um diese dann weitergehend auszuwerten und zu analysieren.
